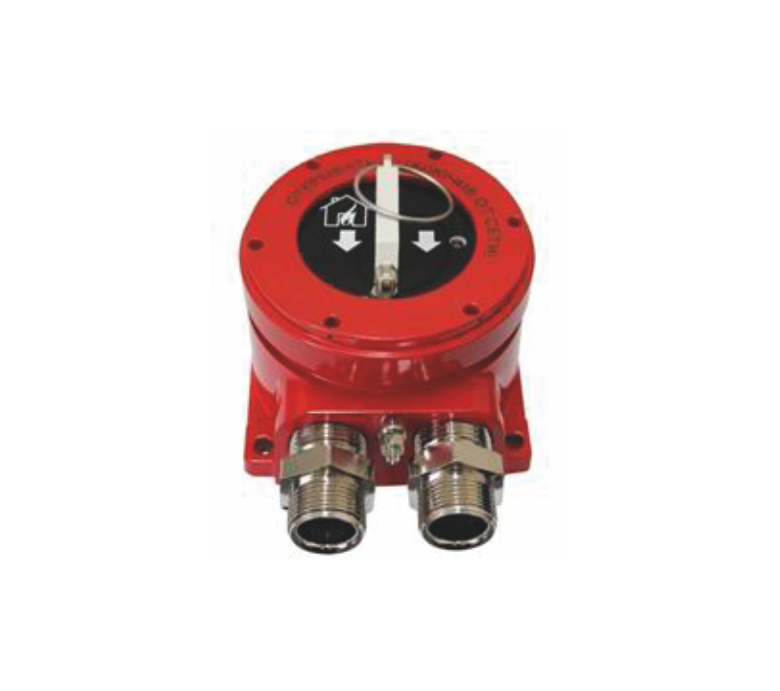

ExИП535-1В-R3

Description

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. В системе каждый извещатель занимает один адрес.

Извещатель выполняет следующие функции:

• передачу сигнала «Пожар» в приемно-контрольный прибор при нажатии кнопки / выдергивании чеки на извещателе;

• индикацию режима работы извещателя;

• тестирование работоспособности с помощью магнита.

Извещатели «ЕхИП535-1В-R3» выпускаются в двух вариантах – класса А и класса В. Включение извещателей класса А в режим передачи тревожного извещения проводится путем удаления (выдергивания) чеки или вытягивании рычага с усилием не менее 25 Н. Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.

Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.

Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов.

Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0‑2014 – 1Ех db IIС Т6 Gb.

Пример обозначения ЕхИП535-1В-R3

При записи в технической документации и при заказе необходимо указать:

1. Тип прибора и его модели:

– ЕхИП535-1В-R3

2. Материал корпуса:

– Н – коррозионностойкая сталь 12Х18Н10Т

– А – алюминиевый сплав

3. Тип штуцера кабельных вводов или заглушки:

– Т (или Т- G3/4) – для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;

– Т-G1/2 – для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;

– К – для открытой прокладки кабеля;

– Б – под бронированный кабель;

– БСЗ – под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;

– МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве

РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;

– МG3/4 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);

– М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;

– М25 – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;

– З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;

– З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;

– З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2;

Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например:

МG1/2+З-М20 или Т+БСЗ

4. Диаметр подключаемых кабелей:

– без обозначения – от 8 до 14 мм;

– 18 – для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции);

5. Класс извещателя по ГОСТ Р 53325-2012 (только для ЕхИП535-1В):

– класс А (запуск одним действием – выдернуть чеку);

– по умолчанию – класс В (запуск двумя действиями – разбить стекло, нажать кнопку);
