ИП101-1В-R3, ИП102-1В-R3

Description

Извещатели выполняют следующие функции:

• измерение температуры окружающей среды;

• расчет скорости изменения температуры;

• передачу сигнала «Пожар» в приемно-контрольный прибор;

• индикацию режима работы извещателя;

• тестирование работоспособности с помощью
магнита.

Питание и информационный обмен извещателей осуществляется по АЛС.

В системе каждый извещатель занимает один адрес.

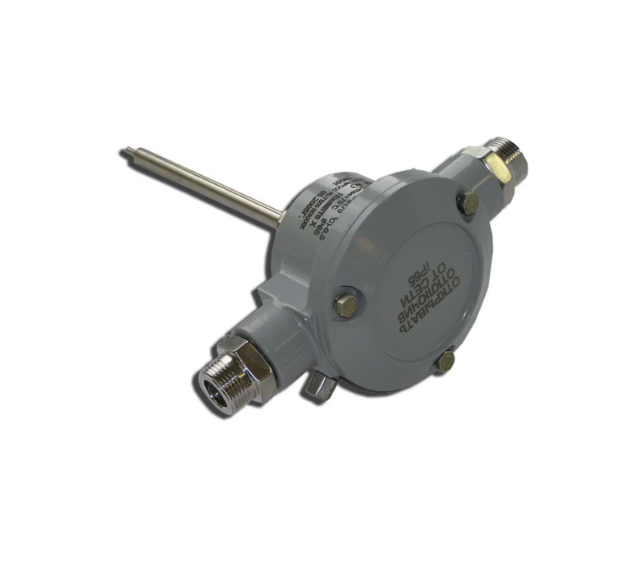

Извещатель «ИП101-1В-R3» конструктивно выполнен в едином корпусе. Чувствительный элемент извещателя «ИП101-1В-R3» – интегральный датчик температуры с линейной характеристикой.

Извещатель «ИП102-1В-R3» cостоит из корпуса и гибкого высокотемпературного кабельного термодатчика. Чувствительный элемент извещателя «ИП102‑1В-R3» – кабельная термопара с НСХ ХК(L).

Температура срабатывания (класс) и тип извещателя (максимальный, максимально-дифференциальный) задаются при конфигурировании извещателя.

Маркировка взрывозащиты извещателей в зависимости от исполнения – 1Ex db IIB T6 Gb Х или 1Ех db [ib] ІІВ Т6 Gb Х, где знак ″Х″ означает особые условия монтажа и эксплуатации

Пример обозначения ИП101-1В-R3 и ИП102-1В-R3

При записи в технической документации и при заказе необходимо указать:

1.Тип извещателя и его модели:

– ИП101-1В-R3

– ИП102-1В-R3;

2. Температура эксплуатации:

– Р – расширенная температура эксплуатации от минус 60 до +115 °С;

– без обозначения – температура эксплуатации от минус 60 до +85 °С .

3.Символ Р (вместо температурного класса); класс извещателя не определен, устанавливается на объекте потребителем.

4. Материал корпуса извещателя и способ установки извещателя:

–А – алюминиевый сплав с защитным покрытием, установка на кронштейне;

–НС – коррозионностойкая сталь 12Х1Н10Т, установка на стене
(для ИП101-1В не применяется);

–НК – коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне

5.Тип штуцера кабельного ввода и/или резьбовой заглушки:

–Т(или Т-G3/4) для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;

–Т- G1/2 -для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;

–К – для открытой прокладки кабеля,

–Б– под бронированный кабель;

–БСЗ -под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;

– МG1/2– под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве

РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;

– МG3/4– под прокладку кабеля диаметром от 8 до 18 мм в металлорукаве

РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);

– М20– под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;

– М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;

– З-М27 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М27х2;

Примечание – при необходимости поставки с извещателями разных кабельных вводов и/или заглушек обозначение писать через плюс, например: К+Б, М25+З-М27 или МG1/2+БСЗ.

6.Диаметр подключаемых кабелей (при поставке с кабельными вводами):

– без обозначения – от 8 до 14 мм;

– 18 – для кабелей диаметром от 14 до 18 мм;

7. Длина кабельного термодатчика в метрах (только для ИП102-1В);

8.Наличие комплекта монтажных частей КМЧ 908.2784.00.000 МЧ (только для ИП102-1В);
