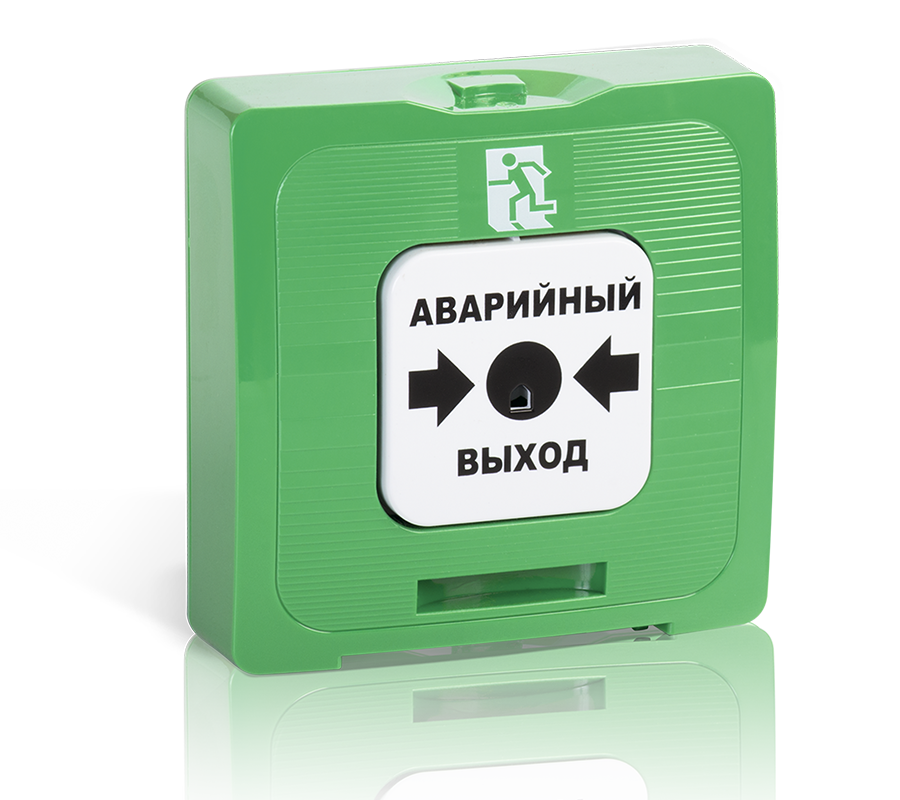

Элемент дистанционного управления ИР 513-10

Description

Элемент дистанционного управления ИР 513-10

Элемент дистанционного управления выпускается в двух исполнениях – ИР 513-10 и ИР 513-10 исп.1:

– ИР 513-10 – с одной группой переключающихся контактов, расположенной на одной плате;

– ИР 513-10 исп.1 – с двумя группами переключающихся контактов, расположенными на двух платах.

ИР передают в двухпроводную линию связи сигнал о срабатывании при нажатии на кнопку. Активация осуществляется нажатием на кнопку с силой более 25 Н. После снятия усилия ИР остаются во включенном состоянии. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) ключом, входящим в комплект поставки, либо любым штырем диаметром не более 3 мм. Для информации о состоянии ИР предусмотрен цветной флажок, изменяющий положение при срабатывании.

ИР состоит из основания и корпуса. На основании установлена плата(ы) с клеммником для подключения проводов ШС.

ИР обладает следующими потребительскими свойствами:

• электрическое питание для ИР не требуется;
• модифицированный механизм срабатывания;
• при нажатии на кнопку выпадает цветной флажок – механический индикатор, сигнализирующий о нажатом состоянии кнопки ИР. При возврате кнопки в исходное положение флажок занимает начальную позицию.
• корпус ИР изготовлен из ударопрочного и износостойкого материала АБС;
• малые габаритные размеры и современный дизайн корпуса.

Схема подключения ИР 513-10 с использованием нормально замкнутых контактов

Схема подключения ИР 513-10 с использованием нормально разомкнутых контактов

Маркировка клеммных соединителей нанесена на платах. Устройство ИР 513-10 исп.1 содержит обе платы с группами контактов SA1 и SA2, показанные на схемах. В устройстве ИР 513-10 отсутствует плата с группой контактов SA2.
