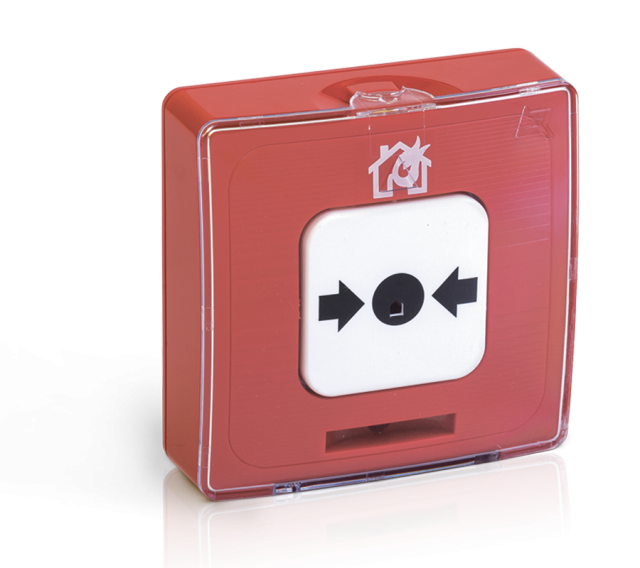

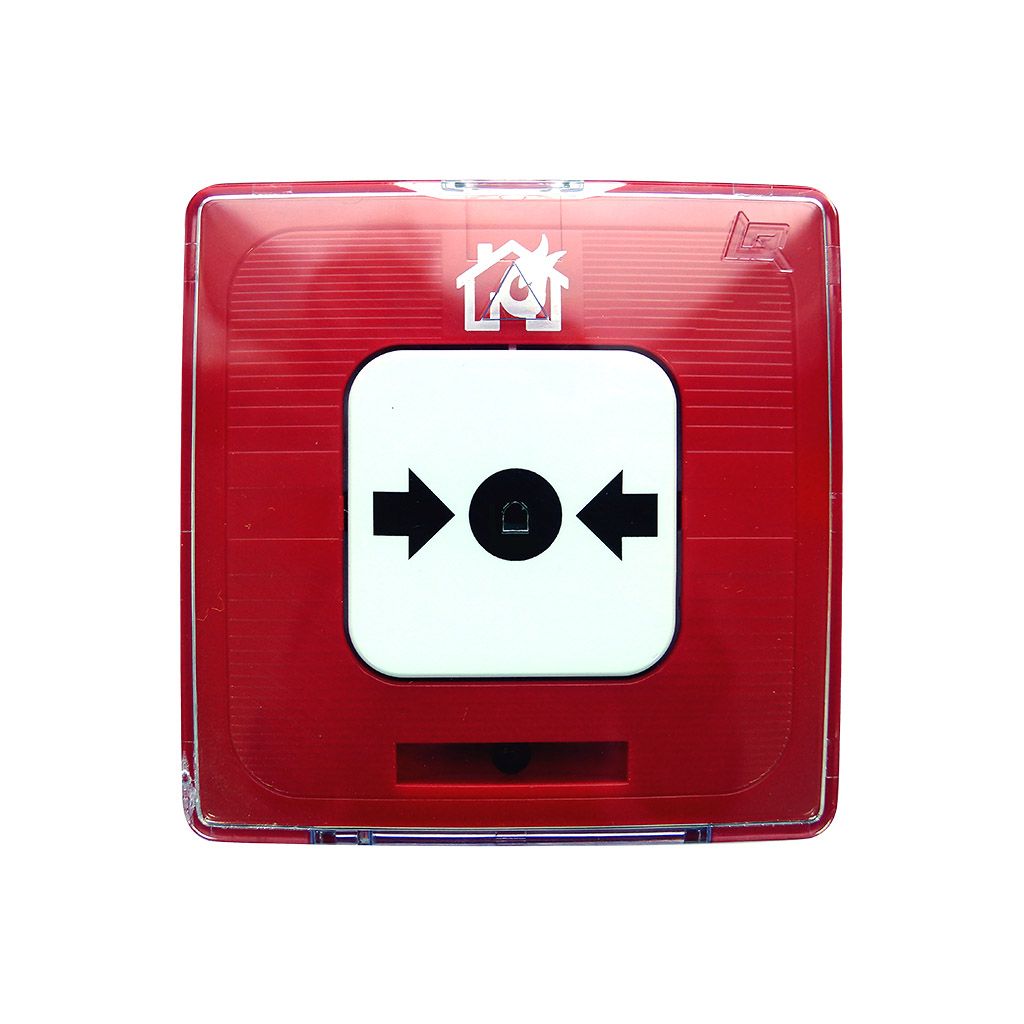

Извещатель пожарный ручной электроконтактный ИПР 513-10

Description

ИПР 513-10 выпускается в двух исполнениях: ИПР 513-10 и ИПР 513-10 исп.1.

ИПР 513-10 – питание и передача сигнала «Пожар» осуществляются по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании ИПР. ИПР 513-10 предназначен для работы с любыми приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал сработки ИПР в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом.

ИПР 513-10 исп.1 – питание осуществляется от приемно-контрольного прибора или источника питания через Rогр, при включении по четырехпроводной схеме. ИПР 513-10 исп.1 предназначен для работы с любыми ППКПУ, воспринимающими сигнал сработки ИПР в виде включения (или выключения) в шлейф сигнализации дополнительного резистора по средствам встроенного реле «Сухой контакт». Допустимый ток, коммутируемый «сухими контактами» ИПР 513-10 исп.1 при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более 1 А.

Извещатель пожарный ручной осуществляет формирование сигнала на включение различных инженерных систем при нажатии на кнопку. Снятие сигнала осуществляется возвратом кнопки в исходное положение с использованием штыря диаметром не более 3 мм. Устройство дистанционного пуска состоит из основания и корпуса. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС.

ИПР обладает следующими потребительскими свойствами:

• питание извещателя и передача сигнала сработки осуществляются по двухпроводному шлейфу сигнализации (ШС) (в зависимости от исполнения ИПР);
• широкий диапазон напряжений питания 9-30 В (в зависимости от исполнения ИПР);
• ИПР срабатывает при нажатии на кнопку с усилием не менее 1,5 кг. После снятия усилия ИПР остается во включенном состоянии. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) любым штырем диаметром не более 3 мм, например, отверткой;
• для информации о режимах работы ИПР и состоянии ШС предусмотрен оптический индикатор красного цвета;
• модифицированный механизм срабатывания;
• корпус ИПР изготовлен из ударопрочного и износостойкого материала АБС;
• малые габаритные размеры и современный дизайн корпуса.

Схема подключения двухпроводная ИПР 513-10 и ИПР 513-10 исп.01:

Четырехпроводная схема подключения ИПР 513-10 исп.1 с НЗ-контактами и индикацией (номинал Rш устанавливается по паспорту ПКП):

Схема подключения ИПР 513-10 исп.1 с использованием НР-контактов и индикацией:

Схема подключения ИПР 513-10 исп.1 в питающем ШС (подключение по двухпроводной схеме) и разблокировка при пожаре электромагнитного замка двери:
