УДП 513-11 ИКЗ-R3

Description

Устройство дистанционного пуска адресное с встроенным изолятором короткого замыкания УДП 513-11 ИКЗ-R3 предназначено для ручного включения систем противопожарной защиты (пожаротушения, дымоудаления, оповещения, внутреннего противопожарного водопровода и т.д.) в адресных системах пожарной и охранно-пожарной сигнализации. УДП 513-11 ИКЗ-R3 имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.

Устройство дистанционного пуска электроконтактное адресное УДП 513-11 ИКЗ-R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи.

Применение УДП с встроенным изолятором короткого замыкания в АЛС позволяет:

· разрывать радиальную АЛС в месте установки УДП, ближайшего к точке КЗ. Это локализует участок после УДП и оставляет работоспособным участок АЛС между прибором и сработавшим УДП;

· разрывать кольцевую АЛС между двумя местами установки УДП. Это локализует участок между УДП и оставляет работоспособными остальные участки АЛС.

В системе УДП 513-11 ИКЗ-R3 занимает 1 адрес.

Устройство дистанционного пуска адресное УДП 513-11 ИКЗ-R3 передает сообщение «сработка» на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП.

Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента.

Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду.

Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС.

Устройство дистанционного пуска УДП 513-11 -R3 выпускается в соответствии с ГОСТ Р 53325-2012:

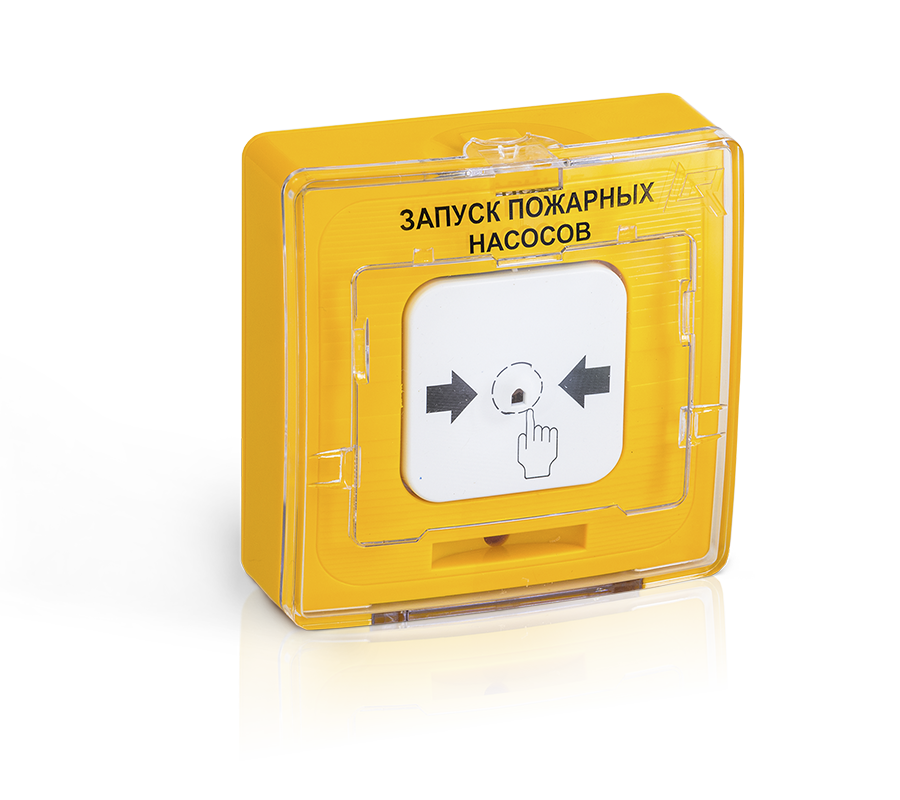

• В жёлтом цвете – надписи, относящиеся к тушению пожара.
• В оранжевом цвете – надписи, относящиеся к дымоудалению.
• В зелёном – разблокировка путей эвакуации.
• В белом и синем цвете – надпись не регламентируется, возможно заказать любую надпись например «Полиция», «Вызов охраны» и др.

Схема подключения устройства дистанционного пуска УДП 513-11 ИКЗ-R3 В АЛС

Для установки защитного (выпадающего) элемента необходимо открыть защитную крышку, поддев защелку в верхней части корпуса острым предметом (рисунок А). Далее защитная крышка показана отдельно от корпуса (снимать крышку с корпуса УДП не следует) (рисунок Б). Защитный элемент в положении, показанном на рисунке, ввести верхней кромкой в середину выреза защитной крышки (рисунок В) и, повернув, совмещая плоскости, защелкнуть нажатием на кромки защитного элемента (Рисунок Г).
