ИПР 513-11ИКЗ-А-R3

Description

Извещатель пожарный ручной с встроенным изолятором короткого замыкания ИПР 513-11ИКЗ-А-R3 предназначен для ручного включения сигнала пожарной тревоги в системах противопожарной защиты и пожарной сигнализации. Извещатель имеет дополнительную функцию размыкания участка адресной линии связи в случае обнаружения в ней короткого замыкания.

Питание извещателя и передача сигнала «Пожар» осуществляются по АЛС.

Извещатель допускает подключение к АЛС без учета полярности.

В системе извещатель занимает один адрес.

Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя. Конструкция извещателя рассчитана на многократное включение и выключение.

Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки.

Извещатель пожарный ручной адресный ИПР 513-11ИКЗ-А-R3 состоит из основания, корпуса и защитной крышки. На основании установлена плата с радиоэлементами и двухконтактные клеммные колодки АЛС1 и АЛС2 для подключения проводов адресной двухпроводной линии связи. При обнаружении в АЛС короткого замыкания извещатель разрывает цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм.

Применение извещателей с встроенным изолятором короткого замыкания в АЛС позволяет:

· разрывать радиальную АЛС в месте установки извещателя, ближайшего к точке КЗ. Это локализует участок после извещателя и оставляет работоспособным участок АЛС между прибором и сработавшим извещателем;

· разрывать кольцевую АЛС между двумя местами установки извещателей. Это локализует участок между извещателями и оставляет работоспособными остальные участки АЛС.

Для информации о режимах работы адресного ручного извещателя и исправной работы предусмотрен красный светодиод, который в состоянии НОРМА промаргивает с частотой 1 раз в 3 – 5 секунд, а в режиме ПОЖАР частота промаргивания составляет 2 раза в 1 секунду.

Конструкция извещателя предусматривает возможность его пломбирования.

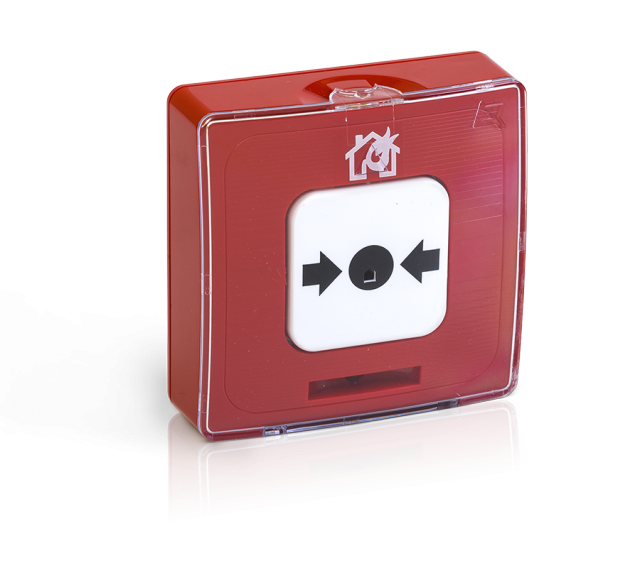

Извещатель ИПР 513-11ИКЗ-А-R3 выпускается в корпусе красного цвета.

Схема подключения извещателя пожарного ручного ИПР 513-11ИКЗ-А-R3

Эквивалентная схема ИПР 513-11ИКЗ-А-R3
