Description
РНП обеспечивает раздельную защиту от короткого замыкания каждого выхода с автоматическим восстановлением напряжения после устранения аварийного режима. Таким образом, замыкание в любом канале (вплоть до трех одновременно) не приводит к срабатыванию общей защиты источника и оборудование, подключенное к другим каналам, остаётся в рабочем состоянии. Несколько РНП могут подключаться параллельно к одному источнику питания, обеспечивая распределение питания на нужное число цепей (4, 8, 12 и т.д.).
РНП обеспечивает фильтрацию взаимных наводок по линии питания, индикацию наличия выходного напряжения на каждом из 4 каналов и входного напряжения.

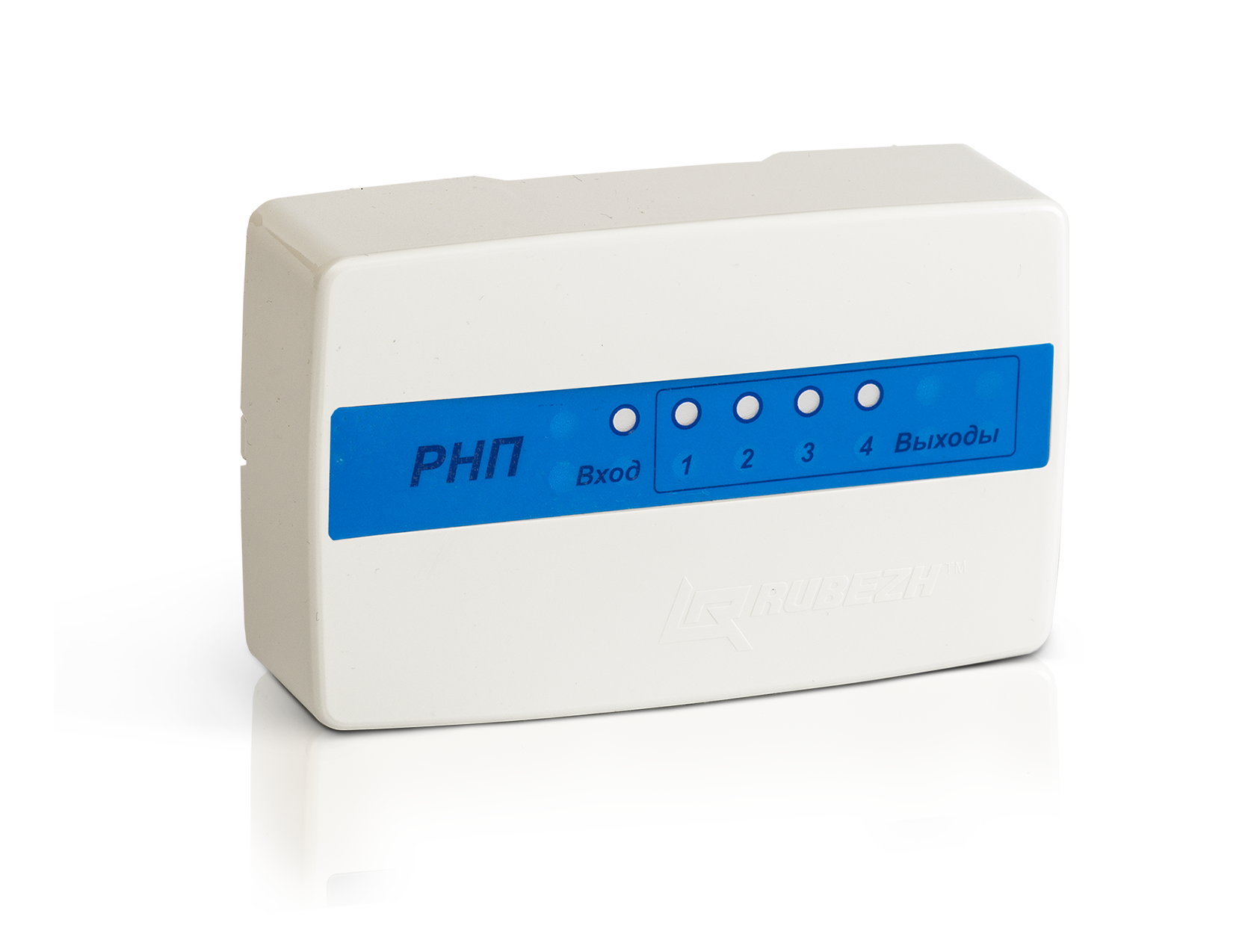

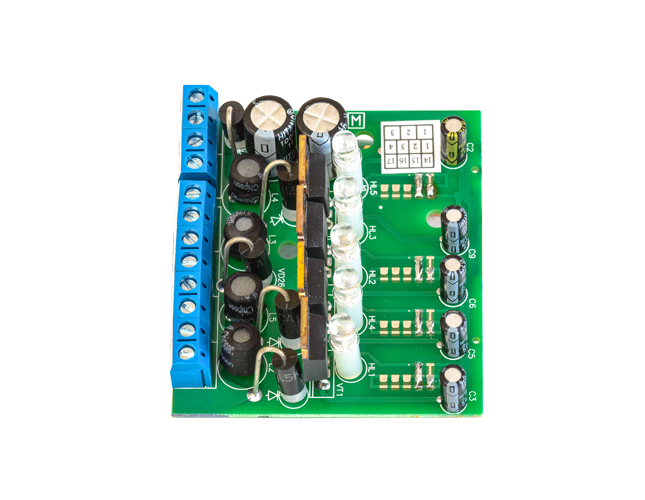

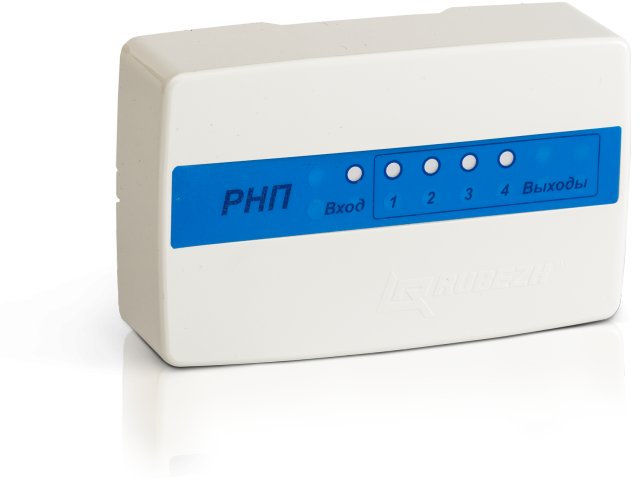

РНП выпускается в двух вариантах: в пластмассовом корпусе с возможностью настенного крепления и в виде бескорпусной платы для последующей установки в корпус источника питания или разветкоробки, например, EС400C4R размером 120х80х50 (IР55) или аналогичной. В зависимости от модели внутри корпуса ИВЭПР можно разместить одну или две платы РНП бескорпусного исполнения.
РНП имеет сертификат соответствия Техническому регламенту о требованиях пожарной безопасности и может также применяться в системах охранно-пожарной сигнализации.
Варианты подключения
Бескорпусной вариант – возможность установки в корпус ИВЭПР одной или двух плат:
Бескорпусной вариант – возможность установки в распределительную коробку уличного исполнения:
