ППКОПУ «R3-Рубеж-2ОП»

Description

Прибор R3-Рубеж-2ОП работает со следующими адресными устройствами:

• адресными извещателями пожарными ИП 212/101-64-PR прот.R3, ИП 212-64 прот.R3, ИП 101-29 PR прот.R3; ИП 212-164 прот.R3
• адресными извещателями пожарными ручными ИПР 513-11-А-R3 и ИПР 513-11ИКЗ-R3;
• адресными извещателями пожарными дымовыми линейными ИПДЛ-264/1 и ИПДЛ 264/2;
• адресными модулями управления клапанами дымоудаления МДУ-1 прот.R3, МДУ-1С прот.R3;
• адресными модулями речевого оповещения МРО-2М прот.R3;
• приборами управления оповещением пожарными Sonar SPM
• адресными световыми и светозвуковыми оповещателями ОПОП 1-R3, ОПОП 124-R3;
• адресными модулями управления пожаротушением МПТ-1 прот.R3;
• адресными пожарными метками АМП-4 прот.R3;
• адресными метками АМ-1 прот.R3 и АМ-4 прот.R3;
• изоляторами адресных шлейфов ИЗ-1 прот.R3;
• адресными релейными модулями РМ-1 прот.R3, РМ-4 прот.R3, РМ-1К прот.R3, РМ-4К прот.R3;
• радиоканальными удлинителями адресной линии связи КРК-4-БС прот.R3;
• адресными конвертерами протокола АКП-1 прот.R3;
• адресными шкафами управления насосом/вентилятором ШУН/В прот.R3;
• адресными шкафами управления электроприводной задвижкой ШУЗ прот.R3;
• адресными резервированными источниками питания ИВЭПР 12/2 RSR прот.R3, ИВЭПР 12/3,5 RSR прот.R3, ИВЭПР 12/5 RSR прот.R3;
• модулями контроля доступа МКД-2 прот.R3;
• интерфейсными модулями ИМ-1 прот.R3;
• адресными охранными извещателями звуковыми ИО32920-2, объемными ИО 30920-2 и ИО 40920-2, магнитоконтактными ИО 10220-2;
• адресными изоляторами шлейфа ИЗ-1 прот.R3;
• адресными охранными извещателями.

Основные функции прибора R3-Рубеж-2ОП:

• прием сигналов от адресных устройств по адресной линии связи;
• включение выносных приборов сигнализации при возникновении тревоги и пожара;
• управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
• управление системой контроля и управления доступом;
• автоматический контроль целостности АЛС и исправности адресных устройств;
• управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП, находящихся в одном интерфейсе R-Link.
• символьная индикация принимаемых сигналов;
• светозвуковая индикация сигнализация режимов работы;
• обмен данными по интерфейсу USB с компьютером.

Прибор контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС.

В приборе имеется возможность создания до 500 охранных или пожарных зон.

Постановка/снятие с охраны с помощью Proximity карт стандарта Em-Marin.

Автоматическое включение светозвукового и речевого оповещений при различных событиях в системе.

Регистрирование всех происходящих в приборе событий, отображение состояния охранных и пожарных зон на экране прибора (“пожар”, “тревога”, “неисправность”). События с одного прибора R3-Рубеж-2ОП на другие аналогичные приборы R3-Рубеж-2ОП по интерфейсу R-Link не передаются и не отображаются на их экранах.

Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа.
Прибор R3-Рубеж-2ОП имеет 2 ввода питания 12 В или 24 В.

В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.

Прибор ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.

Прибор имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему.

Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.

Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор».

После конфигурирования адресный охранно-пожарный прибор R3-Рубеж-2ОП может управлять системой автономно.

Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.

Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор».

Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов R3-МС либо USB-кабеля. Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модули сопряжения R3-МС или R3-МС-Е.

Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 адресных приемно-контрольных приборов и выводом информации на компьютер. Схема построения такой системы приведена на следующем рисунке:

Схема внешних подключений прибора R3-Рубеж-2ОП:

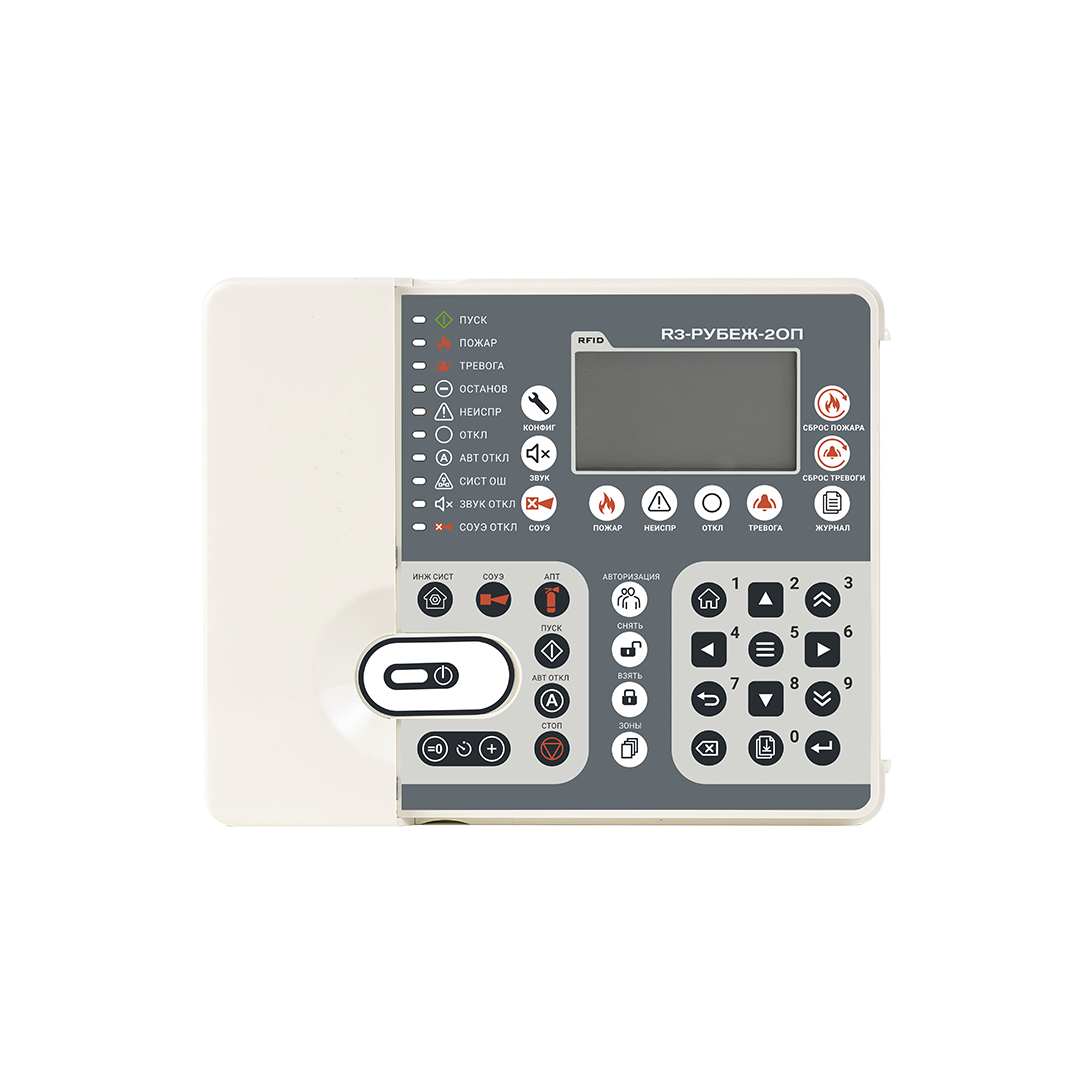

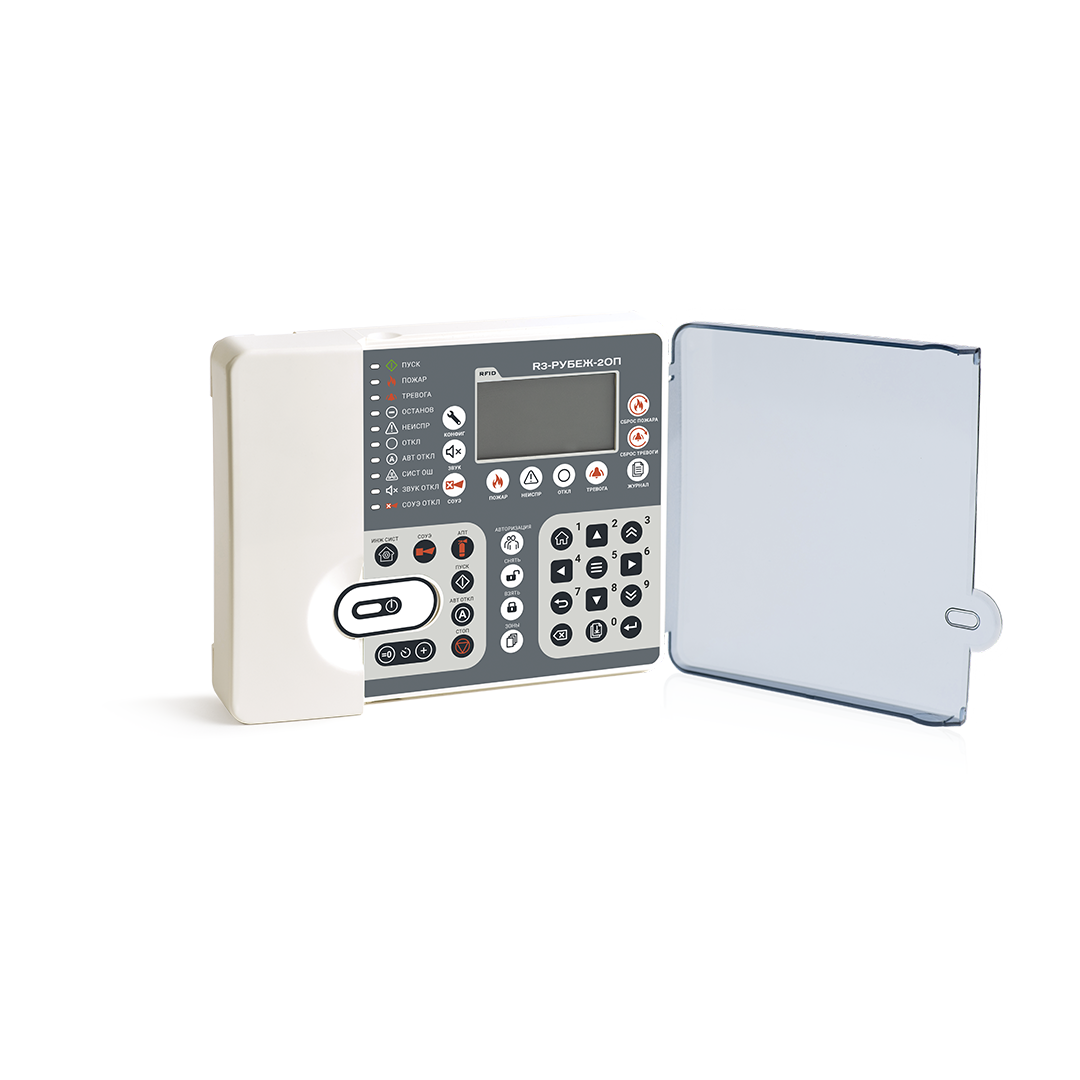

Прибор R3-Рубеж-2ОП имеет 10 светодиодных индикаторов:

	ПУСК	Индикатор включения устройств или сценариев. Включение: составного устройства «Насосная станция», устройства МПТ или запуск одного или нескольких сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы». Постоянно светится при включении хотя бы одного из перечисленных устройств. В остальных случаях не светится.
	ПОЖАР	Индикатор состояния «Внимание» и «Пожар» в зонах. В режиме «Дежурный» не светится. В режиме «Внимание» мигает с частотой 1 Гц. В режиме «Пожар» светится постоянно.
	ТРЕВОГА	Индикатор состояния «Тревога» в охранной зоне. В режиме «Дежурный» не светится. В режиме «Тревога» мигает с частотой 2 Гц.
	ОСТАНОВ	Индикатор приостановки или останова перечисленных устройств. Остановка или приостановка отсчета задержки пуска: составного устройства «Насосная станция», устройства МПТ или сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы». Постоянно светится при приостановке или останове хотя бы одного из перечисленных устройств. В остальных случаях не светится
	НЕИСПРАВНОСТЬ	Индикатор неисправности прибора. В режиме «Дежурный» не светится. В режиме «Неисправность прибора» светится постоянно.
	ОТКЛЮЧЕНИЕ	Индикатор отключенных устройств. Постоянно светится при наличии хотя бы одного отключенного устройства.
	АВТ.ОТКЛ.	Индикатор состояния ручного управления или блокировки. Постоянно светится при отключенной автоматике на устройстве МПТ или составном устройстве «Насосная станция» или блокировке сценария, имеющего тип «Пожаротушения», «СОУЭ» или «Инженерные системы». В остальных случаях не светится.
	НЕИСПРАВНОСТЬ СИСТЕМНАЯ	Индикатор системной неисправности в приборе. В режиме «Дежурный» не светится. В режиме «Системной неисправности» светится постоянно.
	ЗВУК ОТКЛ.	Индикатор отключения звука в приборе. Постоянно светится при отключении звуковой сигнализации прибора.
	СОУЭ ОТКЛ.	Индикатор выключения устройств СОУЭ в системе. Светится в случае выключения устройств СОУЭ в системе. В остальных случаях не светится.

В приборе R3-Рубеж-2ОП предусмотрено одно перекидное реле типа «сухой контакт», 2 реле с нормально-разомкнутыми контактами и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания прибора.

Все реле имеют возможность программирования начального состояния:

• «Начальное состояние» – состояние реле в режиме «Норма»: либо «нормально-замкнутые», либо «нормально-разомкнутые».
• «Контроль» – возможность назначить тип контроля линии подключенной нагрузки (нет, только на короткое замыкание, только на обрыв, на короткое замыкание и обрыв).
• «Контроль нагрузки» – настройка контроля выхода (тестовое включение выхода, калибровка).

Реле и выходы настраиваются на включение по одному или нескольким событиям, происходящим в системе. Настройка включения реле и выходов производится при конфигурировании системы с использованием сценариев управления.
