МС-1, МС-2

Description

Модули сопряжения МС-1 и МС-2 обеспечивают:

• подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы;
• подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485;
• светодиодную индикацию наличия связи приборов с компьютером.

Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов:

Время технической готовности МС к работе после подключения – не более 1 секунды.

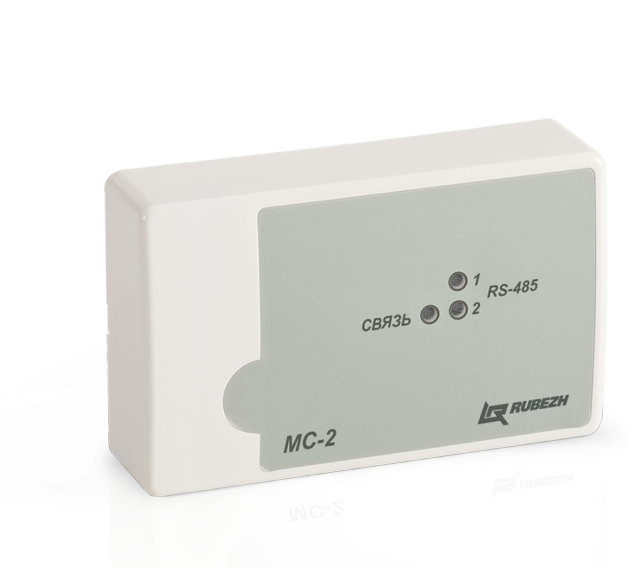

Питание модулей осуществляется от USB интерфейса компью­тера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.

Светодиодный индикатор Связь:

• при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц;
• при наличии обмена с ПК мигает с частотой 5 Гц;
• при потере связи с ПК – однократные вспышки с периодом 2 секунды.

Светодиодные индикаторы RS-485 «1» и «2»:

• при отсутствии обмена с ПКП – не светятся;
• при наличии обмена с ПКП мигают с частотой 10 Гц.

Схема внешнего подключения модуля МС-2 (МС-1)
