МС-КП

Description

Модуль сопряжения МС-КП обеспечивает:

• перевод информационных сигналов формата адресной системы тм Рубеж в формат данных, используемых в протоколе Modbus RTU;
• передачу состояния зон и исполнительных устройств адресной системы тм Рубеж во внешние системы и программное обеспечение сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU;
• прием внешних команд на управление устройствами системы ОПС Рубеж от сторонних систем по протоколу Modbus RTU.

Интерфейс RS-485 работает на скоростях передачи данных из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек;

Шлюз для Modbus:

• тип интерфейса RS-485;
• тип протокола: Modbus-RTU;
• скорость передачи из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек;
• контроль четности: нет, четность, нечетность;
• количество стоповых бит: 1 – с контролем четности; 1 или 2 – без контроля четности;
• максимальная длина пакета – 256 байт.

Время технической готовности МС-КП к работе после подключения – не более 5 секунд.

Питание модулей рекомендуется осуществлять от резервированных источников питания «ИВЭПР 12» или «ИВЭПР 24» с напряжением 12 или 24 вольта.

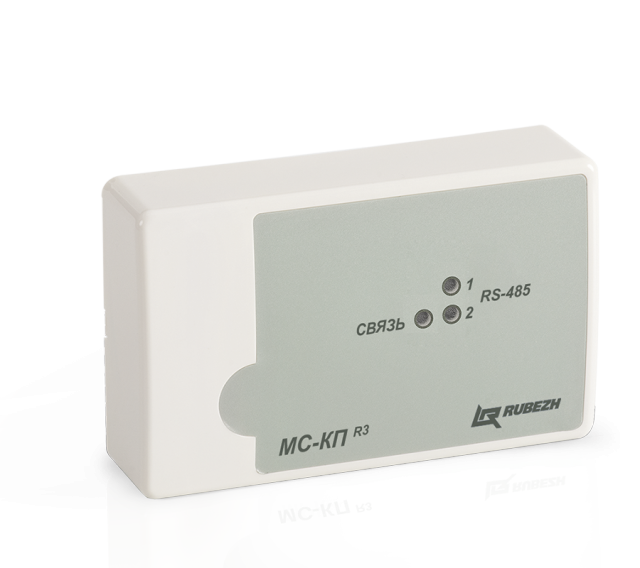

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-КП.

Светодиодный индикатор СВЯЗЬ:

• при наличии питания – мигает с частотой 1 Гц;
• при записи параметров через USB-порт – мигает с частотой 5 Гц.

Светодиодные индикаторы Канал 1 и Канал 2:

• при наличии обмена данными по соответствующему интерфейсу – мигают с частотой обмена;
• при отсутствии обмена данными – не светятся.

Схема подключения МС-КП
