МРК-30А-R3

Description

МРК-30А-R3 работает под управлением приемно-контрольного прибора Рубеж-2ОП прот. R3
Модуль радиоканальный МРК-30А-R3 получает сигналы управления от приемно-контрольного прибора. Сам модуль работает с устройствами системы «Aleksa» и позволяет задействовать их в работе адресной системы на основе прибора Рубеж-2ОП прот. R3.

Модуль радиоканальный МРК-30А-R3 обеспечивает:

• Обмен данными между радиоканальными устройствами и модулем в двухстороннем режиме;
• Автоматический контроль неисправностей модуля.

Установка модулей должна производиться вдали от массивных заземленных металлических предметов (балки, швеллеры, газовые трубы) для предотвращения затухания радиосигнала в данных конструкциях.
Наибольшая длина радиоканального подключения устройств достигается при размещении модуля и устройств в прямой видимости между собой.

МРК-30А-R3 позволяет подключить в адресную систему протокола RS-R3 следующие РКУ «ALEKSA»:

• ИП 212-А041 «ALEKSA» – дымовой пожарный извещатель;
• ИП 101-А009-PR «ALEKSA» – тепловой пожарный извещатель;
• ИП 513-A014 «ALEKSA» – ручной пожарный извещатель;
• ОПСП2б-10 «ALEKSA» – световой оповещатель (табло);
• ОПЗП2б-7 «ALEKSA» – звуковой оповещатель;
• ОПКП2б-8 «ALEKSA» – комбинированный оповещатель;
• МШС «Aleksa» – модуль шлейфа сигнализации;
• МР «Aleksa» – модуль релейный.

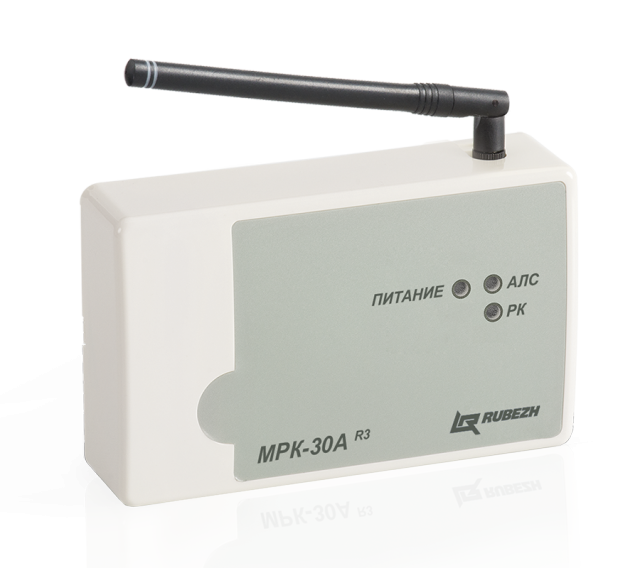

На лицевой стороне расположены светодиодные индикаторы, предназначенный для отображения текущего состояния радиоканального модуля.

Схема внешних подключений радиоканального модуля МРК-30А-R3
