КРК-4-БС-R3, КРК-30-АЛС-R3

Description

КРК-4-БС ПРОТ.R3 и КРК-30-АЛС прот.R3 работают под управлением приемно-контрольного прибора Рубеж-2ОП прот.R3.

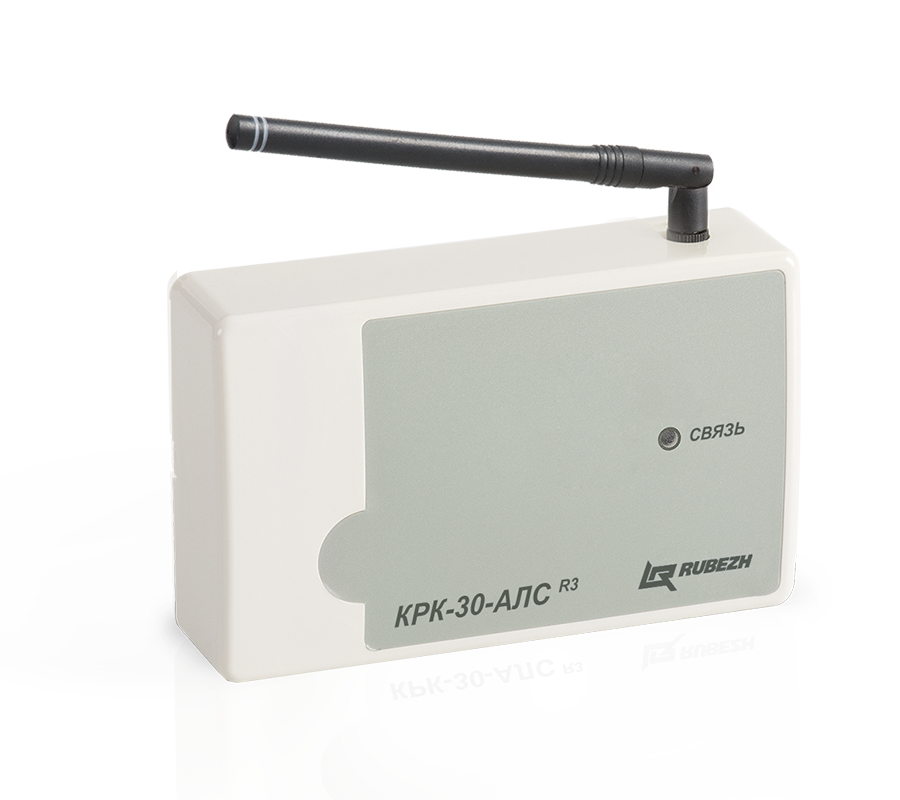

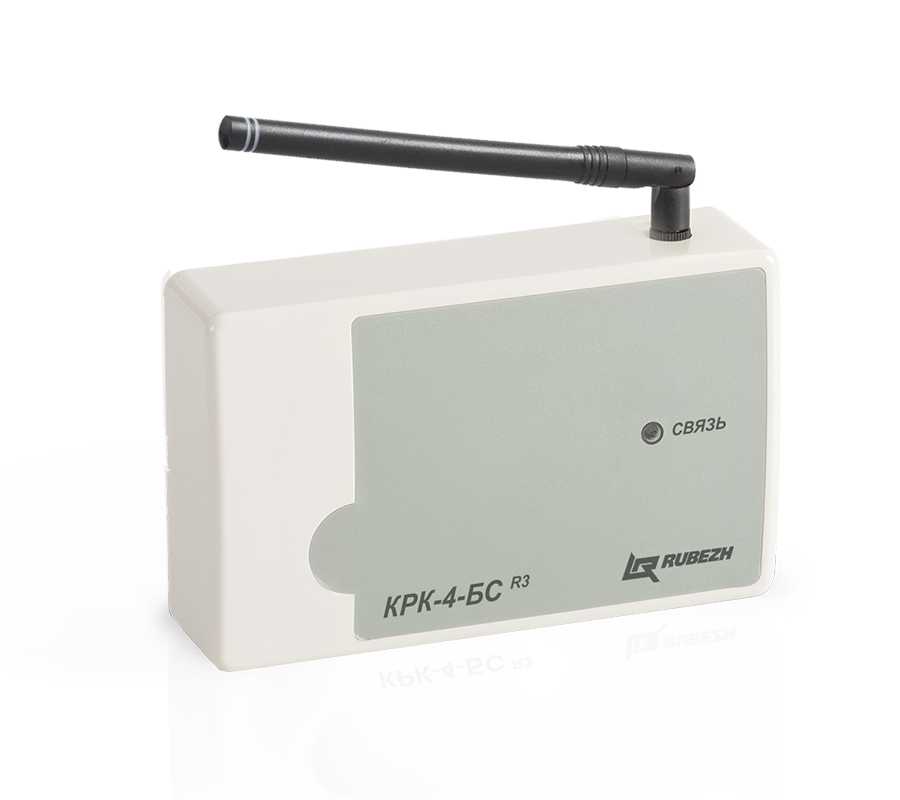

Модули радиоканальные КРК-4-БС ПРОТ.R3 и КРК-30-АЛС прот.R3 обеспечивают:

• постоянный двусторонний обмен между сегментами АЛС, а также адресными устройствами с приемно-контрольным прибором;
• передачу на приемно-контрольный прибор сообщений о пожаре, неисправности, тестах от адресных устройств, расположенных на удлиненной части АЛС;
• доступ к настройкам и параметрам адресных устройств на удлиненной части АЛС;
• светодиодную индикацию наличия связи с приемно-контрольным прибором, а также между модулями.

КРК-4-БС прот.R3 выступает в роли ведущего модуля (master). Он подключается в АЛС прибора Рубеж-2ОП прот.R3. Ведомый модуль (slave) КРК-30-АЛС прот.R3 подключается к ведущему посредством радиоканала и не имеет проводного подключения в АЛС прибора.

Ведущий модуль КРК-4-БС ПРОТ.R3 позволяет подключить к себе по радиоканалу до четырех ведомых модулей КРК-30-АЛС прот.R3.

Ведомый модуль КРК-30-АЛС прот.R3 имеет выход адресной линии связи, на которую может быть подключено до 30 адресных устройств протокола R3, таких как пожарные извещатели ИП 212-64 прот. R3, ИП 212/101-64-PR прот.R3, ИП 101-29-PR прот.R3, ИПР 513-11 прот.R3, адресные метки АМ-1 прот.R3, АМ-4 прот.R3, релейные модули РМ-1 прот.R3, РМ-4 прот.R3, РМ-К прот.R3, модули дымоудаления МДУ-1 прот.R3, модули речевого оповещения МРО-2М прот.R3.

Ведущий КРК принимает по радиоканалу от ведо­мого КРК сообщения, декодирует их и передает на приемно-контрольный прибор. В свою очередь прибор через ведущий КРК передает управляющие команды на исполнительные устройства, подклю­ченные на АЛС ведомого КРК по радиоканалу на исполнительные устройства.

Установка модулей должна производиться вдали от массивных заземленных металлических предметов (балки, швеллеры, газовые трубы) для предотвраще­ния затухания радиосигнала в данных конструкциях.

Наибольшая длина радиоканального удлинения адресной линии связи достигается при размещении модулей в прямой видимости между собой.

Схема внешних подключений радиоканального модуля КРК-4-БС прот.R3

Схема внешних подключений радиоканального модуля КРК-30-АЛС прот.R3
