ИМ-1-R3

Description

Модуль ИМ-1 прот.R3 выполняет следующие функции:

• преобразование интерфейса Wiegand считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3;
• передача считанного кода в прибор для постановки/снятия охранных зон и управления сценариями системы;
• индикация режимов работы модуля;
• тестирование работоспособности модуля с помощью кнопки «Тест».

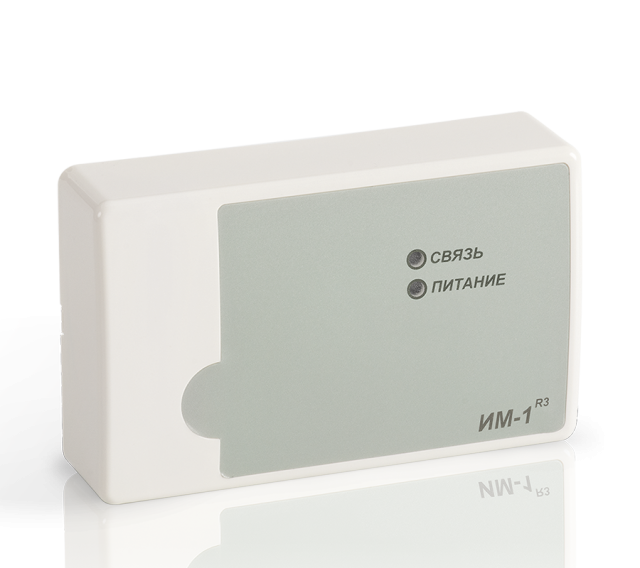

На лицевой панели модуля расположены два светодиода:

• Связь – красный, мигает при наличии обмена по АЛС;
• Питание – зеленый, постоянно горит при наличии питания модуля, погашен при его отсутствии.

Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1 прот.R3):

• Используя разъем RJ-45;
• Обычное подключение с помощью клеммных колодок под винт.

Модуль ИМ-1 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
