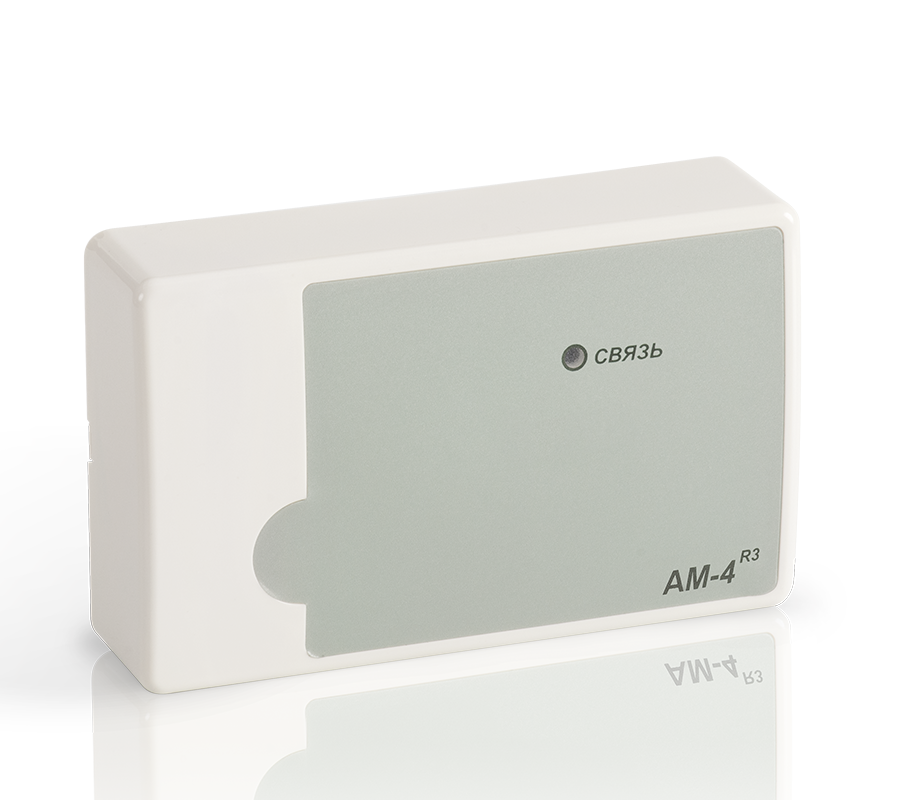

АМ-1-R3, АМ-4-R3

Description

Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.

Контролируя сопротивление шлейфа сигнализации, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием своего адреса.

Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Адресная метка АМ-1 прот. R3 и АМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Функционально адресная метка АМ-4 прот.R3 представляет собой четыре отдельных логических устройства АМ-1 прот.R3.

На плате адресной метки имеется кнопка, которая является датчиком вскрытия корпуса (используется в охранной конфигурации) и используется для адресации устройства на приемно-контрольном приборе.

Схема внешних подключений к адресным меткам АМ-1 ПРОТ.R3, АМ-4 ПРОТ.R3

В каждый шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому извещателю должен быть подключен шунтирующий резистор. Тип контактов датчиков может быть как нормально-разомкнутый, так и нормально-замкнутый. Чтобы метка правильно определяла сработку подключенных к ней датчиков, необходимо произвести начальное конфигурирование.

При конфигурировании адресной метки необходимо установить следующие параметры:

• Тип контакта датчика – 1 датчик: НЗ/НР – 2 датчик: нет/НЗ/НР
• Конфигурация: Пожарная/Охранная/Технологическая.
• Пороги перехода из одного состояния в другое в соответствии с таблицей:

Пожарная конфигурация: Н – норма, П1, П2 – Пожар 1, Пожар 2;

Технологическая конфигурация: Д – дежурное, С1, С2 – Сработка датчика Д1, Д2, С1,2 – Сработка двух датчиков Д1+Д2
