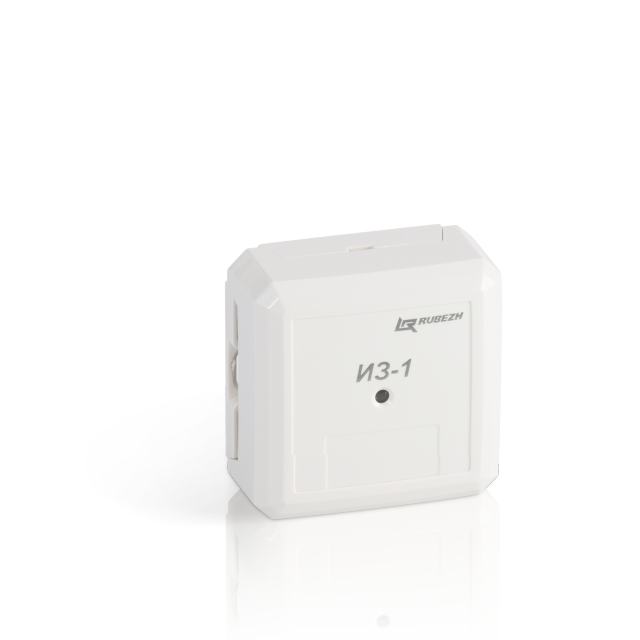

Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами АЛС1 и АЛС2 до 4 кОм, при обнаружении в ней признаков короткого замыкания. Изолятор шлейфа отключает короткозамкнутые участки адресной линии связи, тем самым обеспечивая работоспособность остальной части линии связи.
При устранении короткого замыкания изолятор шлейфа автоматически восстанавливает работоспособность адресной линии связи. Изолятор шлейфа является адресным устройством и передает информацию о своем состоянии на приемно-контрольный прибор. На плате установлены два двухконтактных клеммника (АЛС1 и АЛС2) для подключения к АЛС и двухцветный светодиодный индикатор.
При замыкании линии, подключенной к клеммнику – АЛС1 или АЛС2, светодиодный индикатор начинает частое промаргивание с частотой 2 Гц. При устранении замыкания линии работоспособность системы восстанавливается и светодиод переходит в дежурное промаргивание – 1 раз в 4-5 сек.
Клеммники АЛС1 и АЛС2 полностью симметричны и равноправны при включении в систему.
Защищаемый участок шлейфа начинается у изоля- тора и заканчивается у следующего изолятора или у последнего устройства в шлейфе или ответвлении.
|
Состояние изолятора шейфа |
Индикация |
|---|---|
| Дежурное | Мигание один раз в (4 – 5) секунд |
| Короткое замыкание АЛС | Частое мигание (2 раза в секунду) |
| Тест |
Частое мигание в течение (2-3) с после нажатия на кнопку ТЕСТ |
| Нет питания | Выключена |
ИЗОЛЯТОР ШЛЕЙФА ИЗ-1 ПРОТ.R3 МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ПРИ ОРГАНИЗАЦИИ КОЛЬЦЕВОГО ШЛЕЙФА
