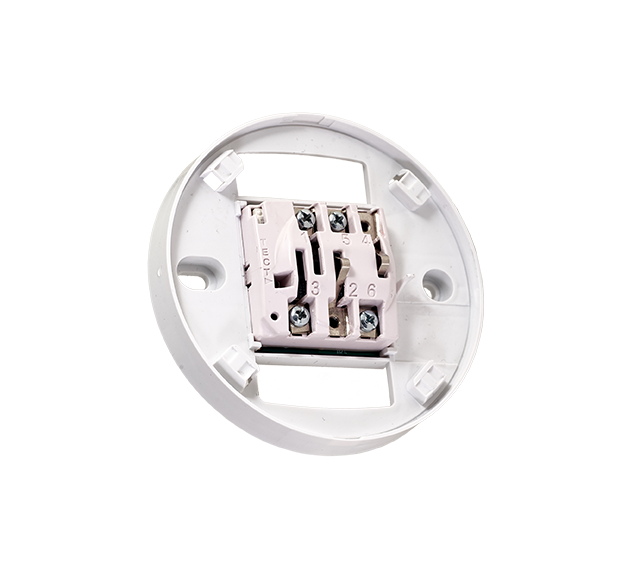

Изолятор шлейфа ИЗ-1Б-R3 является адресным устройством и занимает 1 адрес в АЛС. На плате изолятора размещена кнопка ТЕСТ, которая служит для тестирования связи ИЗ-1Б-R3 с прибором Рубеж и определения (задания) адреса устройства в АЛС.
Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате.
При возникновении КЗ в сегментах АЛС, подключенных к ИЗ-1Б-R3, изолятор передает информацию об этом на прибор Рубеж с указанием своего адреса и сегмента, где сработала защита. Это позволяет максимально быстро локализовать неисправный участок АЛС.
Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами входа АЛС и клеммами выхода АЛС до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа.
Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом.
Применение изоляторов шлейфа в АЛС позволяет:
– разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа;
– разрывать кольцевую АЛС между двумя местами установки изоляторов шлейфа. Это локализует участок между изоляторами и оставляет работоспособными остальные участки АЛС.
– при возникновении КЗ в АЛС сохранять работоспособным извещатель, установленный на ИЗ-1Б-R3, независимо от того, какой сегмент АЛС изолирует встроенный изолятор.
При большом количестве ИЗ-1Б-R3 в адресной линии связи (более 25 шт.) рекомендуется использовать кабель сечением 0,5 мм2.
Схема
подключения ИЗ-1Б-R3 к адресной линии связи
