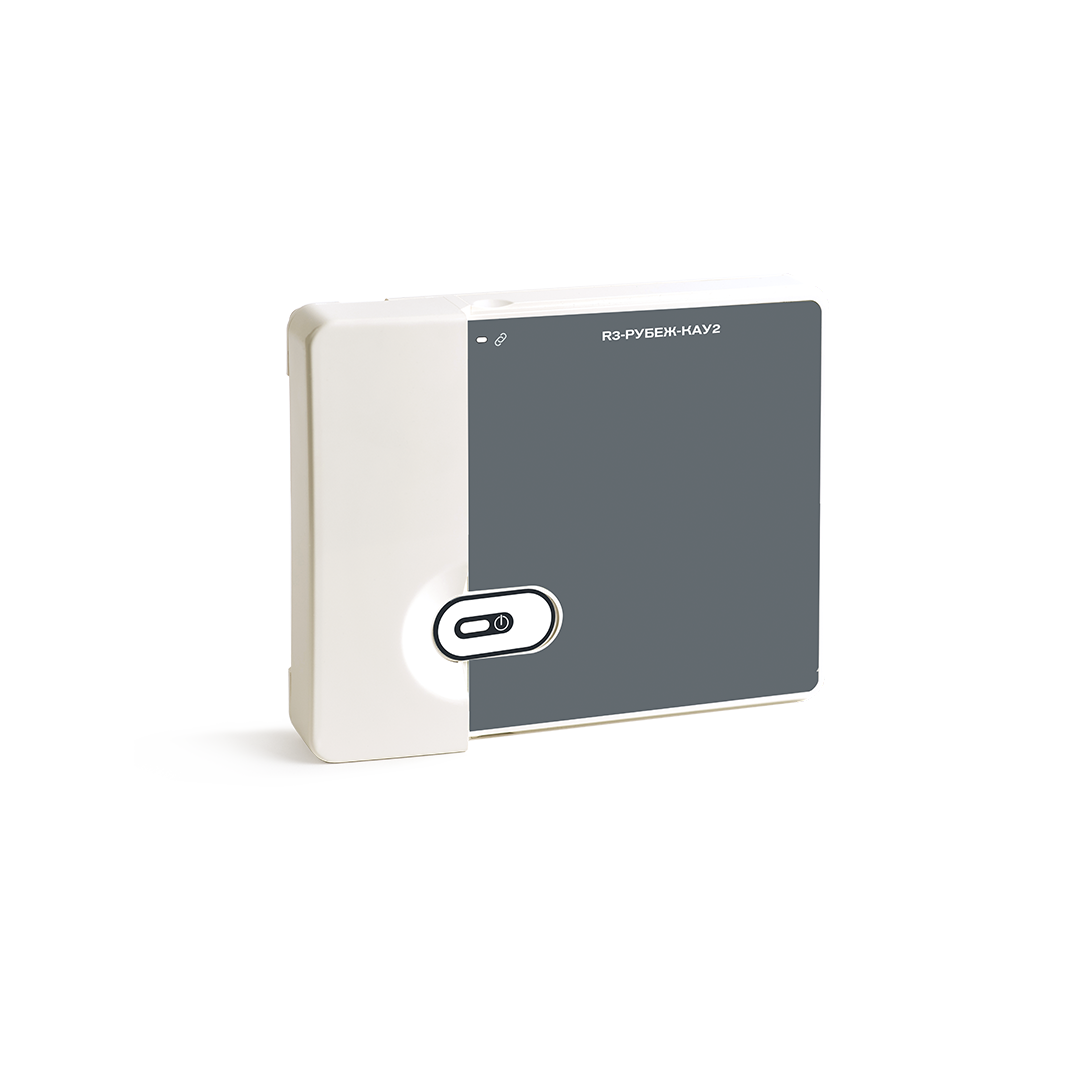

Контроллер R3-Рубеж-КАУ2 работает со следующими адресными устройствами:
• адресными извещателями пожарными ИП 212/101-64-PR-R3, ИП 212-64-R3, ИП 101-29 PR-R3; ИП 212-164-R3;
• адресными извещателями пожарными ручными ИПР 513-11-А-R3 и ИПР 513-11ИКЗ-А-R3;
• адресными устройствами дистанционного пуска УДП 513-11-R3 и УДП 513-11ИКЗ-R3;
• адресными извещателями пожарными дымовыми линейными ИПДЛ-264/1 и ИПДЛ 264/2;
• адресными модулями управления клапанами дымоудаления МДУ-1-R3, МДУ-1С-R3;
• адресными модулями речевого оповещения МРО-2М-R3;
• приборами управления оповещением пожарными Sonar SPM;
• адресными световыми и светозвуковыми оповещателями ОПОП 1-R3, ОПОП 124-R3;
• адресными модулями управления пожаротушением МПТ-1-R3;
• адресными пожарными метками АМП-4-R3;
• адресными метками АМ-1-R3 и АМ-4-R3;
• изоляторами адресных шлейфов ИЗ-1-R3;
• адресными релейными модулями РМ-1-R3, РМ-4-R3, РМ-1К-R3, РМ-4К-R3;
• радиоканальными удлинителями адресной линии связи КРК-4-БС-R3;
• адресными конвертерами протокола АКП-1-R3;
• адресными шкафами управления насосом/вентилятором ШУН/В-R3;
• адресными шкафами управления электроприводной задвижкой ШУЗ-R3;
• адресными резервированными источниками питания ИВЭПР 12/2 RS-R3, ИВЭПР 12/3,5 RS-R3, ИВЭПР 12/5 RS-R3;
• модулями контроля доступа МКД-2 прот.R3;
• интерфейсными модулями ИМ-1 прот.R3;
• адресными охранными извещателями звуковыми ИО32920-2, объемными ИО 30920-2 и ИО 40920-2, магнитоконтактными ИО 10220-2;
• адресными изоляторами шлейфа ИЗ-1-R3;
Основные функции контроллера R3-Рубеж-КАУ
• прием сигналов от адресных устройств по адресной линии связи;
• включение выносных приборов сигнализации при возникновении тревоги и пожара;
• управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
• управление системой контроля и управления доступом;
• автоматический контроль целостности АЛС и исправности адресных устройств;
• управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП или контроллеров R3-Рубеж-КАУ, находящихся в одном интерфейсе R3-Link.
• световая индикация режимов работы;
• обмен данными по интерфейсу USB с компьютером.
R3-Рубеж-КАУ2 контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС.
В приборе имеется возможность создания до 500 охранных или пожарных зон.
Автоматическое включение расположенных на АЛС устройств светозвукового и речевого оповещений при различных событиях в системе.
Регистрирование в энергонезависимую память всех происходящих в системе событий.
Отображение состояния контроллера (“пожар”, “тревога”, “неисправность” и т.д.) на встроенных светодиодных индикаторах.
События с одного контроллера R3-Рубеж-КАУ2 на другие аналогичные контроллеры или приборы R3-Рубеж-2ОП по интерфейсу R3-Link не передаются и не отображаются на их экранах.
В контроллере имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.
Контроллер ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью ПО «FireSec3» Оперативная задача. Запись осуществляется в кольцевой буфер.
Контроллер имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему.
Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.
Конфигурация контроллера в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec3 Администратор».
Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec3 Оперативная задача». Приобретается отдельно.
Контроллер работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec3 Администратор».
Подключение контроллера R3-Рубеж-КАУ к компьютеру производится при помощи преобразователя интерфейсов R3-МС или R3-МС-Е. С целью конфигурирования допускается подключение с помощью USB-кабеля.
Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 контроллеров и приемно-контрольных приборов и выводом информации на компьютер.
Схема построения такой системы приведена на следующем рисунке:

Схема внешних подключений контроллера R3-Рубеж-КАУ2:

Контроллер R3-Рубеж-КАУ2 имеет 9 светодиодных индикаторов:
ПУСК– индикатор включения устройств или сценариев. Включение: составного устройства «Насосная станция», устройства МПТ или запуск одного или нескольких сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы». Постоянно светится при включении хотя бы одного из перечисленных устройств. В остальных случаях не светится.
ПОЖАР – Индикатор состояния «Внимание» и «Пожар» в зонах. В режиме «Дежурный» не светится. В режиме «Внимание» мигает с частотой 1 Гц. В режиме «Пожар» светится постоянно.
ТРЕВОГА – Индикатор состояния «Тревога» в охранной зоне. В режиме «Дежурный» не светится. В режиме «Тревога» мигает с частотой 2 Гц.
ОСТАНОВ – Индикатор приостановки или останова устройств или сценариев. Останов
или приостановка отсчета задержки пуска: составного устройства «Насосная станция», устройства МПТ или сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы». Постоянно светится при приостановке или останове хотя бы одного из перечисленных устройств. В остальных случаях не светится
НЕИСПРАВНОСТЬ – Индикатор неисправности контроллера. В режиме «Дежурный» не светится. В режиме «Неисправность контроллера» светится постоянно.
ОТКЛЮЧЕНИЕ – Индикатор отключенных устройств. Постоянно светится при наличии хотя бы одного отключенного устройства.
АВТ.ОТКЛ. – Индикатор состояния ручного управления или блокировки. Постоянно светится при отключенной автоматике на устройстве МПТ или составном устройстве «Насосная станция» или блокировке сценария, имеющего тип «Пожаротушения», «СОУЭ» или «Инженерные системы». В остальных случаях не светится.
НЕИСПРАВНОСТЬ СИСТЕМНАЯ – Индикатор системной неисправности в контроллере. В режиме «Дежурный» не светится. В режиме «Системной неисправности» светится постоянно.
СОУЭ ОТКЛ. – Индикатор выключения устройств СОУЭ в системе. Светится в случае выключения устройств СОУЭ в системе. В остальных случаях не светится.
