ЭДУ-ПТ

Description

Элемент дистанционного управления ЭДУ-ПТ выдает команды модулю МПТ-1 прот.R3, к которому он подключен, по нажатию кнопок на лицевой панели.

Элемент дистанционного управления ЭДУ-ПТ обеспечивает:

• выдачу команды модулю МПТ-1 прот.R3 на запуск пожаротушения по нажатию кнопки «ПУСК»;
• выдачу команды модулю МПТ-1 прот.R3 на отмену запуска пожаротушения (остановку) по нажатию кнопки «СТОП».
• тестирование работоспособности светодиодов и зуммера по нажатию кнопки «ТЕСТ»;
• светодиодную индикацию состояния и режима работы модуля МПТ-1 прот.R3, к которому подключен ЭДУ-ПТ;
• звуковую сигнализацию при запуске пожаротушения на МПТ-1 прот.R3.

Остановка пожаротушения по нажатию кнопки «СТОП» возможна только в случае, когда МПТ-1 прот.R3 находится в режиме запуска тушения.

При запуске МПТ-1 прот.R3, когда начинается отсчет задержи на пуск тушения, ЭДУ-ПТ выдает прерывистый звуковой сигнал с частотой 1Гц. Частота повторения сигнала увеличивается по мере завершения отсчета времени задержки. При произошедшем запуске тушения звуковой сигнал становится непрерывным.

К одному модулю МПТ-1 прот.R3 в линию ТМ можно подключить до 4-х элементов ЭДУ-ПТ. Каждый ЭДУ-ПТ имеет адрес в линии для отображения на ППКП, с какого конкретно ЭДУ-ПТ производится управление. Адрес ЭДУ-ПТ задается с помощью перемычки, расположенной на плате устройства.

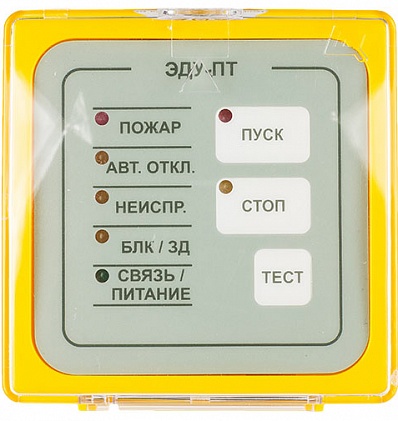

ЭДУ-ПТ имеет на лицевой панели 7 светодиодных индикаторов:

• ПОЖАР – светится при наличии пожара в зоне с МПТ-1 прот.R3;
• АВТ.ОТКЛ. – светится, если МПТ-1 прот.R3 находится в режиме «Автоматика отключена»;
• НЕИСПР. – светится при наличии неисправности на МПТ-1 прот.R3;
• БЛК/ЗД – светится при блокировки пуска на МПТ-1 прот.R3 и мигает при отсчете задержки пуска тушения на МПТ-1 прот.R3;
• СВЯЗЬ/ПИТАНИЕ – светится при наличии питания на ЭДУ-ПТ и наличии связи ЭДУ-ПТ с МПТ-1 прот.R3, мигает при отсутствии связи с МПТ-1 прот.R3;
• ПУСК – мигает с постоянно увеличивающейся частотой при пуске МПТ-1 прот.R3, пока идет отсчет времени задержки на пуск тушения, и светится при произошедшем запуске тушения.
• СТОП – постоянно светится при нажатии кнопки СТОП.

Схема подключения элемента дистанционного управления ЭДУ-ПТ к модулю МПТ-1 прот.R3
