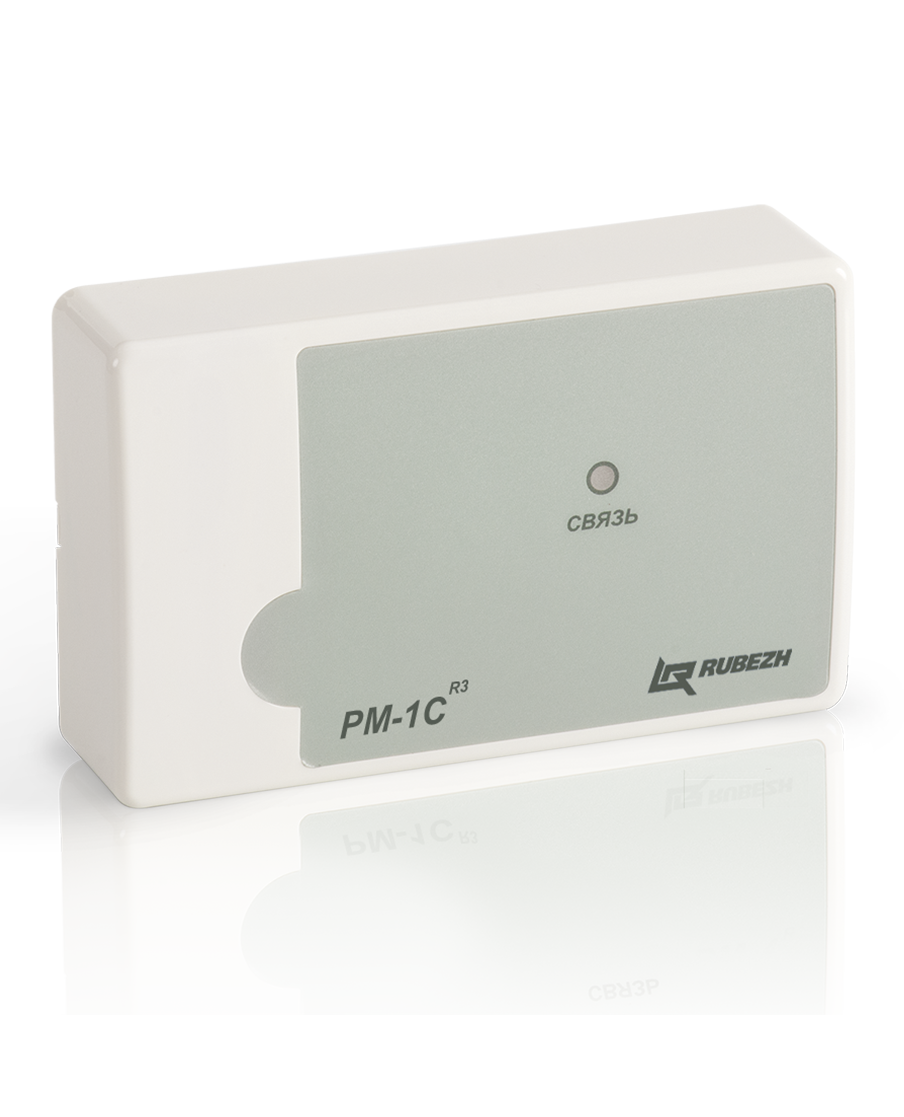

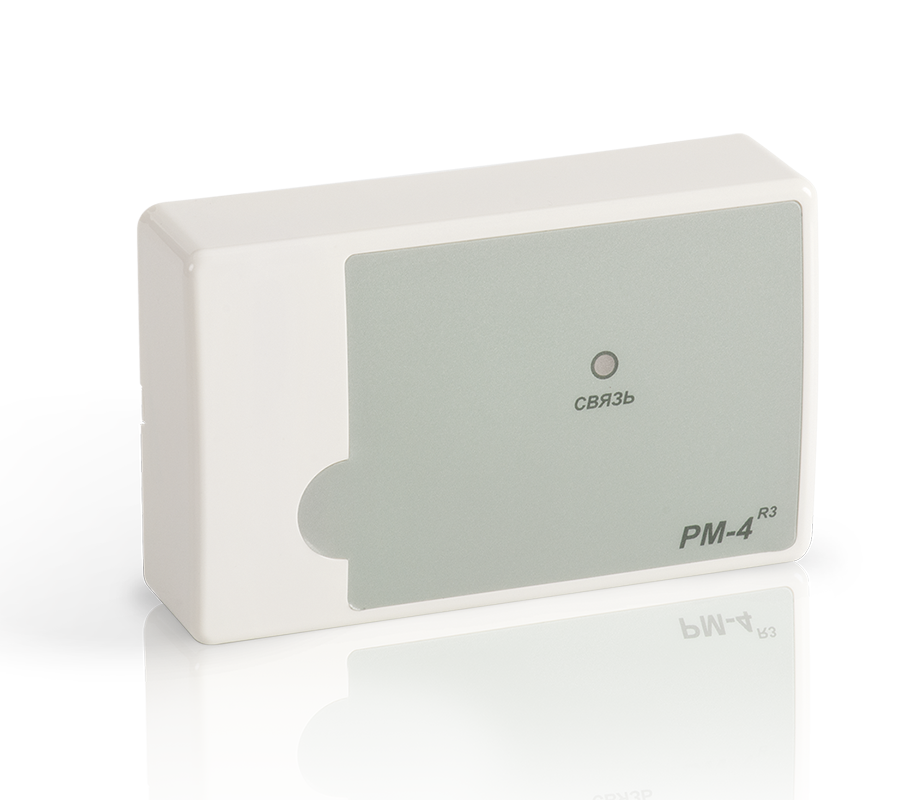

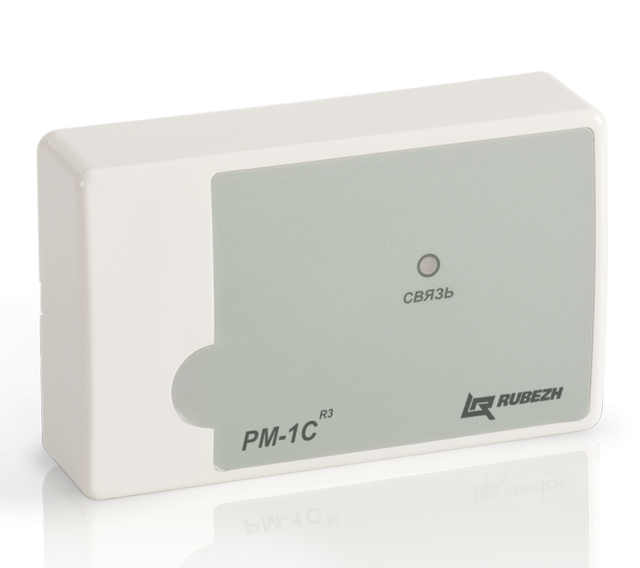

РМ-1-R3, РМ-1С-R3, РМ-4-R3

Description

Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем при конфигурации системы с компьютера или с приемно-контрольного прибора.

Релейный модуль представляет собой дистанционно управляемый переключатель. Функционально релейный модуль РМ-4 прот.R3 представляет собой четыре отдельных логических устройства (четыре отдельных реле), каждое из которых занимает в системе свой адрес.

Адресный релейный модуль обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, релейный модуль позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.

Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по униполярной адресной линии связи.

Релейный модуль РМ-1 прот.R3, РМ-1С прот.R3 и РМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Включение реле возможно по различным событиям в системе (зоне), например, пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ) и т. д.

Схема внешних подключений к релейному модулю РМ-1 прот.R3 и РМ-1С прот.R3

Схема внешних подключений к релейному модулю РМ-4 ПРОТ.R3
