ИП 212-164 прот.R3

Description

Извещатель выполняет следующие функции:

• измерение концентрации дыма и передача результата измерения в прибор;
• обработка по специальным алгоритмам результатов измерений и принятие решения о формировании сигнала «Пожар»;
• формирование и передача в прибор сигнала «Неисправность»;
• индикация режима работы извещателя;
• измерение запыленности области контроля оптической среды и передача результата измерения в прибор;
• автоматическая компенсация запыленности области контроля оптической среды;
• тестирование с помощью кнопки или оптического тестера ОТ-1.

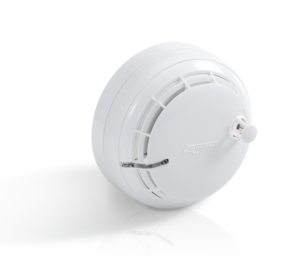

Извещатель состоит из розетки и датчика, выполненного в пластмассовом корпусе, внутри которого размещена плата с электронными компонентами, обеспечивающая обработку сигналов на базе микроконтроллера. Магнитное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.
Принцип работы извещателя основан на анализе отраженного и прямого луча от излучателя зафиксированного фото-приемником. В зависимости от вещества, находящейся в газо-воздушной смеси внутри дымовой камеры извещатель способен идентифицировать его тип.
Особенности конструкции оптических каналов и специальный алгоритм вычисления процессора позволяют обеспечивать срабатывание извещателя также на черный дым и не реагировать на водяной туман.

Схема подключения извещателя к адресной линии связи
